电容器是在电路中以静电场形式储存电能的电子元件,它在电路中的符号为C。固定电容器、电解电容器、可变电容器以及半可变电容器在电路中的图示方法如图3.1所示。
图3.1电容器在电路中的图示方法
电容器与电阻器不同,电阻器无论在交流电路中、还是在直流电路中,都可以使电流流过、并对电流起到阻碍作用,同时将电能转化头热能。但是如果将电容器连接在直流电路中,除了连接的瞬间有电流(充电电流)流动外,理论上讲不再有电流流通,电路相当于是断开的只有在交流电路或者其他电流随时间变化的电路中,电容器才可以发挥对电流的调制作用。这是因为电容器在电路中作用的本质是充放电的过程,在直流电路中充电过程可以迅即完成,给人感觉到的是直流电路在电容器处是开路的,参见图3.2。当直流电压U,通过电阻值为R的电阻器,对电容量为C的电容器充电时,在充电开始后的时刻的充电电流I可以表示为:

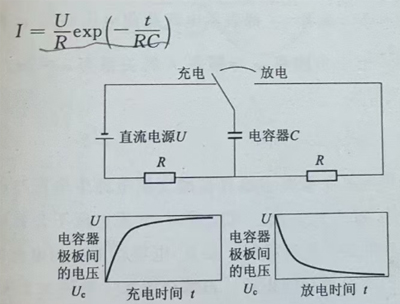

图3.2电容器在直流电路中的充电过程与放电过程
当充电后的电容器电压为U,通过电阻值为R的电阻器放电时，在放电开始后的t时刻的放电电流I可以表示为:
